ご無沙汰してます、gomezです

2016年12月に取り付けたアラウンドビューカメラシステム。

ランクル70研究所 / LC70.Labo

ランクル70にアラウンドビューカメラDIY取付情報by gomezさん

買った時はすぐにダメになるかと思っていましたが雨ざらしで 丸8年持ったカメラと、ドラレコ機能も含めてまだ使えるコントロールユニット、当時カメラ4個込み2万円以下は結果コスパ良しでしたが、最近になって左右のカメラの寿命か画像が曇って来て、gomez車は直前直左視界をカメラで確保している為、このままでは車検がマズそうなので交換することにしました。

今回は駐車中もフルHD録画対応、3D表示対応の

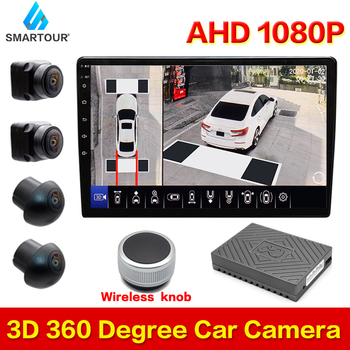

“Smartour 2024 New AHD 1080P 3D 360 Degree HD Bird View System”を購入。

Smartour-birdビューシステムカメラ,駐車場,サラウンドビュー,DVRモニター,ビデオレコーダー,360度,hd 1080p,4ch,ahd,3d,new,2024

お値段は前回と大体同じカメラ付き2万円弱でした。
到着後に家のモニターで検品兼ねて初期設定、表示する車両と色を選べるのですが、ベージュのランクル79は無かったのでダブルキャブピックアップのフォードF150のブラウンを設定しました。
この機会に今まで色々追加した電源関係の配線を整理しながら取付、アラウンドビューユニットの配線とカメラ設置方法は基本、以前のものと同じです。
車内前後左右に引き回したカメラの配線がそのまま利用出来たので運転席周りの作業だけで済んだのは良かったです。

左右カメラはミラーをバラして埋め込んだカメラを交換します、この時に折り畳み機構の部分のネジが固くて回らないのでラスペネを差したらミラーを畳む動きがやたらとスムーズに！
車内側は前回と同じドリンクホルダー奥に本体、シフトレバーの手前にリモコンの配置としました。
取付後、きちんと映ること、コンソールのリモコンが動作すること、バックギアに連動することなど確認、相変わらず多機能な割にマニュアルが超あっさりなので試行錯誤が大変（楽しい）
車検の要件の一つ「任意のタイミングでモニターをカメラ画像に切替可であること」は以前はハザードランプを偽装していましたが、今回はリモコンから起動可能なのでそちらで対応しています。
本体ユニットへのカメラ、電源、出力系の配線はきれいに埋め込むと後で変更が面倒なのでこんな感じに。
また、今回９インチモニターの中華アンドロイドナビに変更、こっちはタブレットみたいに軽くて薄い本体と、70専用の枠があるので取付ラクラクでした、ただ、ちょっと手前と下に出っ張るのでエアコンのパネルが見えにくくなります。
最後にカメラの調整、明るい時間帯で、広い平面の場所で、できれば基準になる縦横の線が引いてあること、等々からカヤック漕ぎに出かけたついでにオフシーズンのドライブインの観光バス用駐車場をお借りして一人怪しく作業しました。
ついでにこっちも写りが怪しくなって来ていたミラーモニター用のカメラ（リア側ギリ寄せ用に車体右後端から左後方向の視界）を比較的程度が良かったアラウンドビューのフロント用のカメラに入れ替えて、２カメ体制出来上がり。
最後に付属のマニュアル、A5判片面カラーコピーで5ページ、これだけ！です。
・ユニットから出ている各線の接続方法
（配線の情報は写ってるページだけ）
・車種、方向毎の3D表示などの設定方法
・ドラレコ機能
・キャリブレーション用のクロスは何を使えば良いか
などなど、マニュアルにほとんど記載が無く、似たような別の製品のマニュアルを探してきて参考にしながらの作業でした。
今でもよくわからない機能多数だったりします・・・

ともあれ、ひとまずこれで来月の車検も安心です（？）

gomezさん

貴重な情報提供ありがとうございます！

タイ、ベトナムのGRABタクシーに乗ると、多くの車にこのようなアラウンドビューシステムが搭載されていて、結構使えるものなんだなぁ、と思ってみています。

これまた帰国した暁にはインストールしたくなりました。

今後ともよろしくお願いします。
